TD系列皮带式斗式提升机
(一)TD型皮带式斗式提升机结构：
TD型皮带式斗式提升机型式 | TD型皮带式 |
TD型皮带式斗式提升机结构特征 | 采用橡胶带作牵引构件 |
TD型皮带式斗式提升机御载特征 | 采用离心式或混合式方式卸料 |
TD型皮带式斗式提升机适用输送物料 | 松散密度ρ＜1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料 |
TD型皮带式斗式提升机适用温度 | 被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃ |
TD型皮带式斗式提升机型号 | TD100、TD160、TD250、TD315、TD400、TD500、TD630 |
TD型皮带式斗式提升机提升高度 | 约在4～40m范围内 |
TD型皮带式斗式提升机输送量 | 4～238m3/h |
(二)TD型皮带式斗式提升机主要特点:
1、TD型皮带式斗式提升机驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2 、TD型皮带式斗式提升机提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3、TD型皮带式斗式提升机运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4、TD型皮带式斗式提升机使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
(三)TD型斗式提升机料斗类型及技术性能：
TD型皮带式斗式提升机备有四种料斗：Q型(浅斗)、H型(弧底斗)、Zd型(中深斗)、Ｓd型(深斗)
TD型皮带式斗式提升机技术性能：
斗提机型号 | TD100 | TD160 | TD250 | TD315 | ||||||||||
料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
输送量①，m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
料斗容积，L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
料斗运行速度，m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
滚筒转速，r/min | 67 | 67 | 61 | 61 | ||||||||||
斗提机型号 | TD400 | TD500 | TD630 | |||||||||
料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
输送量，m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | - | 142 | 148 | 238 |
料斗容积，L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | - | 14 | 14.6 | 23.5 |
料斗运行速度，m/s | 1.8 | 1.8 | 2.0 | |||||||||
滚筒转速，r/min | 55 | 55 | 48 | |||||||||
表中TD型皮带式斗式提升机料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数ψ，具体选型时应根据物料度，求得ψ修正值，以此值修正表中所给输送量。
(四)TD型皮带式斗式提升机外形及安装尺寸：
TD型皮带式斗式提升机外形见下图TD型斗式提升机外形图，主要尺寸见表TD型皮带式斗式提升机外形尺寸表，驱动装置配套及尺寸见表4-表6，选用YZ型驱动装置时，其安装尺寸与制造厂联系。

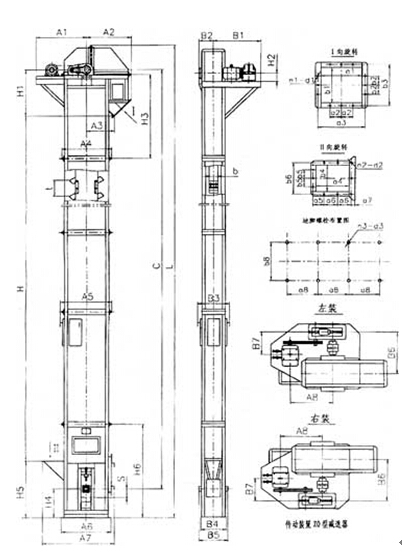

TD型皮带式斗式提升机外形图：
TD型皮带式斗式提升机外形尺寸表
斗提机型号 | TD100 | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | |
轮廓高度L | C＋1100 | C＋1363 | C＋1535 | C＋1640 | C＋1790 | C＋1865 | C＋2045 | |
整机结构 | H H4 S | C-820 600 200 | C-930 700 250 | C-1250 800 250 | C-1245 850 250 | C-1500 950 250 | C-1700 900 250 | C-1730 1060 315 |
料斗 | t b | 200 100 | 350/280 160 | 450/360 250 | 500/400 315 | 560/480 400 | 625/500 500 | 710 630 |
地脚孔 | a3 b3 n3 d3 | 200 310 8 Φ18 | 250 400 8 Φ18 | 300 538 8 Φ18 | 300 648 8 Φ18 | 400 768 8 Φ22 | 400 900 8 Φ22 | 380 1020 10 Φ30 |
上、下部机壳及外形轮廓 | H3 H6 A2 A6 A7 B2 B4 B5 | 970 1210 692 776 1050 220 370 330 | 1185 1500 985 996 1235 295 461 475 | 1320 1800 1175 1266 1600 394 596 610 | 1488 1800 1200 1266 1700 440 706 710 | 1500 2000 1350 1558 1980 535 828 835 | 1655 2300 1410 1610 2200 605 980 1000 | 1750 2500 1590 1890 2500 660 1110 1110 |
中部机壳 | A4 A5 B3 | 776 805 390 | 982 1021 525 | 1152 1302 682 | 1254 1400 794 | 1548 1580 920 | 1570 1630 1040 | 1850 1910 1160 |
卸料口 | H1 A3 a1 a2 a3 b1 b2 b3 n1 d1 | 520 438 334 120 390 224 95 280 12 Φ12 | 630 548 365 150 431 315 150 381 12 Φ12 | 750 713 600 200 676 450 200 526 12 Φ12 | 795 763 560 230 638 560 230 638 12 Φ12 | 850 824 670 295 758 670 295 758 12 Φ14 | 1000 885 700 355 880 780 300 800 12 Φ18 | 1200 1045 700 300 800 900 280 1000 14 Φ18 |
进料口 | H5 a4 a5 a6 a7 b4 b5 b6 n2 d2 | 900 280 80 100 19 220 100 250 9 Φ10 | 1000 260 80 100 19 220 100 250 9 Φ12 | 1320 260 43 110 26 260 110 306 9 Φ12 | 1320 355 58 150 45 320 155 370 9 Φ12 | 1600 450 100 175 40 450 215 510 9 Φ14 | 1600 500 65 210 40 500 220 550 9 Φ14 | 1886 560 85 160 30 630 160 700 12 Φ14 |
TD型皮带式斗式提升机驱动装置配套表
斗提机 型号 | 传动装置 代号 | 电动机 | ZQ减速器型号 | 重量 kg | ||
型号 | 功率 kw | 右装传动装置 | 左装传动装置 | |||
TD100 | C1 | Y100L-6 | 1.5 | ZQ25-16-ⅢZ | ZQ25-16-ⅣZ | 230 |
C2 | Y112M-6 | 2.2 | 240 | |||
TD160 | C1 | Y132S-6 | 3 | ZQ35-12.5-ⅢZ | ZQ35-12.5-ⅣZ | 472 |
C2 | Y132M1-6 | 4 | 490 | |||
C3 | Y132M2-6 | 5.5 | ZQ40-12.5-ⅢZ | ZQ40-12.5-ⅣZ | 563 | |
C4 | Y160M-6 | 7.5 | 621 | |||
TD250 | C1 | Y132M2-6 | 5.5 | ZQ40-16-ⅢZ | ZQ40-16-ⅣZ | 576 |
C2 | Y160M-6 | 7.5 | 616 | |||
C3 | Y160L-6 | 11 | ZQ50-16-ⅢZ | ZQ40-16-ⅣZ | 838 | |
C4 | Y180L-6 | 15 | 903 | |||
TD315 | C1 | Y160M-6 | 7.5 | ZQ40-16-ⅢZ | ZQ40-16-ⅣZ | 645 |
C2 | Y160M-4 | 11 | ZQ50-20-ⅥZ | ZQ50-20-ⅤZ | 855 | |
C3 | Y160L-4 | 15 | 883 | |||
TD400 | C1 | Y180L-6 | 15 | ZQ50-16-ⅢZ | ZQ50-16-ⅣZ | 936 |
C2 | Y200L1-6 | 18.5 | ZQ65-16-ⅥZ | ZQ65-16-ⅤZ | 1687 | |
C3 | Y200L2-6 | 22 | 1702 | |||
C4 | Y225M-6 | 30 | 1787 | |||
TD500 | C1 | Y180L-6 | 15 | ZQ50-16-ⅢZ | ZQ50-16-ⅣZ | 1724 |
C2 | Y200L1-6 | 18.5 | ZQ65-16-ⅥZ | ZQ65-16-ⅤZ | 1760 | |
C3 | Y200L2-6 | 22 | 1775 | |||
C4 | Y225M-6 | 30 | 1810 | |||
TD630 | C1 | Y200L2-6 | 22 | ZQ65-20-ⅥZ | ZQ65-20-ⅤZ | 1876 |
C2 | Y225M-6 | 30 | 1952 | |||
